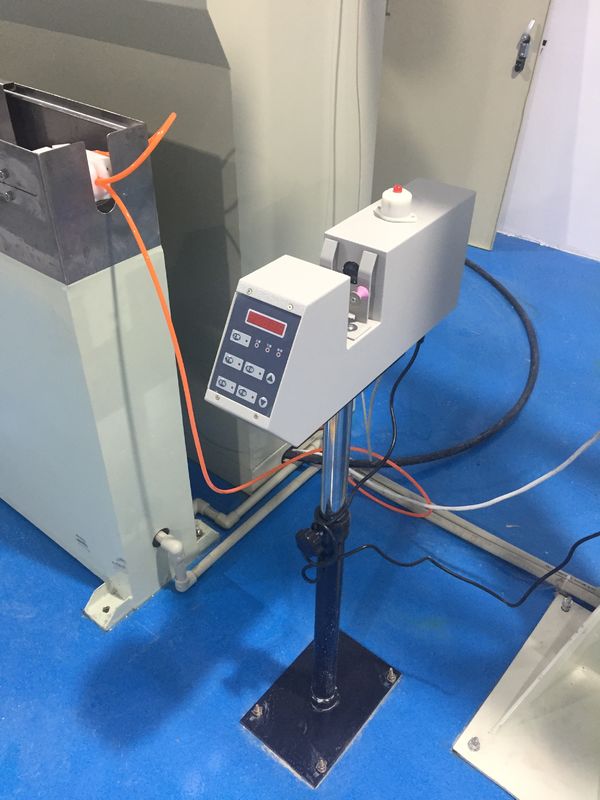

جهاز قياس القطر الخارجي للكابل

جهاز قياس القطر الخارجي (OD) هو أداة حاسمة تستخدم في تصنيع الكابل لضمان قياس دقيق للقطر الخارجي للكابل أثناء أو بعد عملية الطحن.هذا الجهاز يساعد في الحفاظ على مراقبة الجودةلضمان أن الكابل يفي بالتسامحات والمعايير المحددة.

الخصائص الرئيسية لجهاز قياس القطر الخارجي:

قياس بدون اتصال: يستخدم أجهزة ليزر أو أجهزة استشعار بصرية لقياس قطر الكابل دون اتصال مادي ، مما يمنع تلف سطح الكابل.

دقة عالية: يوفر قياسات دقيقة ، غالبًا مع دقة تصل إلى ± 0.001 مم.

مراقبة في الوقت الحقيقي: قياس مستمر وعرض قطر الكابل أثناء الإنتاج.

نظام ردود الفعل التلقائي: يدمج مع خط التطويق لتعديل المعلمات تلقائيًا (مثل سرعة التطويق) إذا كان القطر يختلف عن القيمة المحددة.

نطاق قياس واسع: يمكنه قياس مجموعة متنوعة من قطرات الكابلات ، من الأسلاك الرقيقة للغاية إلى الكابلات السميكة.

واجهة سهلة الاستخدام: يحتوي على شاشة رقمية أو واجهة برمجية لسهولة المراقبة والتحكم.

تسجيل البيانات: تسجيل بيانات القياس لضمان الجودة وتحسين العملية.

أنواع أجهزة قياس القطر الخارجي:

أجهزة قياس ليزر: استخدام أشعة ليزر لقياس القطر بدقة عالية.

أجهزة القياس البصرية: استخدم الكاميرات ومعالجة الصور لتحديد القطر.

أجهزة القياس بالموجات فوق الصوتية: تستخدم موجات الموجات فوق الصوتية للقياس بدون اتصال، مناسبة لمواد محددة.

التطبيقات:

خطوط طحن الكابلات: تراقب القطر الخارجي للكابلات أثناء عمليات العزل أو الغطاء.

رسم الأسلاك: يضمن أن قطر الأسلاك المسحوبة يلبي المواصفات.

مراقبة الجودة: تستخدم في الفحص النهائي للتحقق من أبعاد الكابلات قبل التعبئة.

فوائد استخدام جهاز قياس القطر الخارجي:

جودة ثابتة: يضمن أن يبقى قطر الكابل ضمن التسامح المحدد.

انخفاض النفايات: يكتشف الانحرافات في وقت مبكر ، مما يقلل من نفايات المواد وإعادة العمل.

تحسين الكفاءة: أتمتة عملية القياس، مما يقلل من وقت التفتيش اليدوي.

الامتثال للمعايير: يساعد على تلبية معايير الصناعة ومتطلبات العملاء.

الاندماج مع خط طحن الكابلات:

عادة ما يتم تثبيت جهاز قياس OD بعد جهاز التطويق وخزان التبريد في خط إنتاج الكابلات. يعمل مع معدات أخرى ، مثل:

أجهزة الدفع: تغذي محور الأسلاك أو الكابلات في جهاز التطويق.

أجهزة التطويق: تطبق العزل أو الغطاء على الكابل.

خزانات التبريد: تبرد الكابل المكبّد.

أجهزة القيادة والإلتقاط: تسحب وتلف الكابل المنتهي.
