طلاء و تغليف و تعبئة آلة طلاء خط طلاء خطوط حزم آلات الجودة آلة صنع الأسلاك و الكابلات

1الخصائص:

1.1 يمكن أن يتم إمداده بواسطة آلة الدفع أو توصيله مباشرة إلى آلة الضغط.
1.2 سرعة إنتاج الملف حوالي 2 لفائف في الدقيقة (على سبيل المثال، BV2.5mm2 100m / لفائف).
1.3 بعد التلفيق، يتم إدخال الملف في آلة لف الفيلم لتعبئة وتسمية الملف تلقائيًا.
1.4 بعد تغليف الفيلم التلقائي، يتم تسليمه تلقائيًا إلى الناقل بواسطة آلية الدفع، دون الحاجة إلى تشغيل يدوي.
1.5 هذه الآلة تعتمد نظام كابلات محرك الخدمة، وتلف الملفات جميلة.
1.6 يتم تشغيلها على الشاشة التي تعمل باللمس، وتكون العملية سهلة ومريحة.
1.7 ذاكرة الحاسوب الصغير يمكنها تخزين 99 مواصفات مختلفة لحجم الأسلاك عندما تحتاج إلى تغيير مواصفات المنتج
1.8 طالما يتم قراءة بيانات المواصفات المخزنة، يمكن إنتاجها على الفور دون إدخالها مرة أخرى.
1.9 هذه الآلة لديها وظيفة الكشف التلقائي عن الأخطاء التي تنبيه المشغل عند وجود مشكلة.

2المعلم التقني:

3.مواصفات الجزء الملفوف:

3.1 جزء متر:

كل من العجلات العليا والسفلية مع جهاز قياس ، باستخدام مكيف دقة (Encoder) لحساب الطول ، والذي يمكن حسابه إلى سنتيمترات.عجلة العداد مصنوعة من سبيكة الألومنيوم، يتم رش العجلة العلوية بمعالجة صلابة السيراميكية، ويتم طلاء العجلة السفلية مع الغراء الممتاز، الذي لن يضر الكابل.يتم تجهيز الجهاز بمحامل في اتجاه واحد لمنع الكابل من ضخ.

3.2 رأس الملفوف:

يتم التحكم في الملف الأفقي بواسطة الدفع الهوائي لفتح وإغلاق تلقائيًا.

عندما يتم الانتهاء من الطول المحدد ، يتم إيقاف التلفيق تلقائيًا. في هذا الوقت ، سيتم إعادة رأس التلفيق عموديًا.من السهل إزالة الشكل دون إمساك الخيط وعدم لصق الملف.

3.3 نظام ترتيب الكابلات:

يتم التحكم بالكامل في النظام بواسطة الكمبيوتر، مدفوعة بمحرك سيرفو ومسمار توجيه الكرة.

يتلقى مكشف الدقة إشارة تشغيل المحرك الرئيسي لمزامنة محرك الخدمة مع المحرك الرئيسي وحركة الكابل أكثر تنسيقًا ، والملف أكثر جمالًا.

3.4 القطع:

القطع من نوع الباب يقطع الكابل تلقائيًا عند الانتهاء من الطول المحدد. القطع المزدوج مع SKD-11 ، المصنوع من الصلب الخاص ومعالجة الحرارة بالفراغ لجعله أصعب وأطول.

3آلية نقل الذراع:

بعد أن يتم لف الكابل ، فإن آلية الاحتفاظ بالخيوط ستتمسك بالملفوفة وتحويلها تلقائيًا إلى جهاز الطلاء للتغليف والتغليف ، بحيثيمكن أن تكون عملية التسمية والطلاء آلية بالكاملعندما يكون هناك خط نفايات، يمكن التدخل يدويا. إزالة مباشرة خط النفايات لتحقيق التعبئة دون توقف.

3لوحة التحكم:

نظام التحكم HMI هو أكثر ملاءمة للعمل باللمس المباشر على الشاشة.

نظام التحكم المركزي للحاسوب يتحكم في سرعة الملف، وطول الملف، ونظام التحذير، وتعديل سرعة الخط، والضوء المؤشر، ووقف الطوارئ وإعادة ضبط.

عندما تعمل الآلة ، لا يزال بإمكان المستخدمين تغيير الطول وقطر الأسلاك والسرعة وغيرها من البيانات ، ويمكن مراقبة السرعة والطول وعمل الآلة بأكملها على الشاشة.

3.7 محرك القيادة

نظام التلف: 7.5HP * 4P محرك AC + عاكس التحكم في المتجه.

نظام الكابلات: محرك خدمة 400 واط + محرك خدمة

نقل خط الاحتفاظ: محرك خدمة 400 واط + محرك خدمة

4مواصفات آلة تغليف الأفلام:

4.1 وزن الملفات المعبأة: يصل إلى 35 كجم
4.2 حجم فيلم PVC PE PP: سمك 0.05mm ~ 0.07mm * عرض 40mm ~ 45mm.
4.3 طريقة تحميل لفة الفيلم: التشغيل الهوائي.
4.4 يستخدم فيلم PVC / PE لتلف الحزمة بسرعة عالية.
4.5 يتم تشغيله بواسطة محرك التيار المتردد وله ملف سلس وسلس.
4.6 ضبط حجم ذراع القفل واستخدام ضبط يدوي لجعله سريع ومريح.

5الهيكل الميكانيكي لفيلم التغليف:

5.1 حلقة C:

حلقة "سي" تعمل بواسطة حزام التوقيت، حلقة "سي" تعمل دون انزلاق، والحزمة مستقرة وهادئة.

مصنوعة من الصلب الخاص ، يتم تغطية الأدوات الداخلية والخارجية للخاتم C بالمطاط العالي ، والذي ليس سهلاً للارتداء ، ويحافظ على العملية مستديرة وله عمر خدمة طويل ،ومجهزة بحماية من الحمل الزائدالمحرك ليس سهل الحرق

5.2 القطع:

يتبنى نظام القطع الهوائي، ويتم قطع طول مواد التعبئة والتغليف المحددة تلقائيًا بعد الانتهاء من التلف.

يمكن أن يكون جسم القطع مقطوعًا أو نوع مقص (يتم اختيارها / استبدالها وفقًا لمواد التعبئة المختلفة) ، مناسبة لـ PVC ، PP ،فيلم PE ومواد التعبئة والتغليف الأخرى ذات أداء قطع مثالي.

5.3 العقدة:

بعد إرسال الحزمة إلى النقطة الثابتة ، سيتم سحبها تلقائيًا وسحبها تلقائيًا. بعد تلف 1.0 لفة ، سيتراجع المشبك تلقائيًا.

عندما يتم تدوير عدد الدورات البدائية (1.5 ~ 2.5 دورة) ، يتم إطلاق المشابك تلقائيًا. لا حاجة إلى أي عمل يدوي ، أمان كبير.

5.4 جهاز التغذية:

طعام حزام هوائي، مسامير خالية من القفل، تغيير سريع، وأسهل في التثبيت.

5.5 آلية التسمية التلقائية:

اعتمادا على كومة من نوع تفريغ الملصق، حزمة واحدة لكل حزمة، التقاط تلقائيا ملصق لتغذية، مريحة وآمنة، وتوفير الوقت، وزيادة الإنتاج.

5.6 محرك القيادة

حلقة C: 1HP * 4P محرك AC. (حزمة دوارة)

احتفظ بالذراع: محرك 1HP * 4P A C + 1/20 reducer.

بعد الانتهاء من الغلاف ، يتم دفع الملف تلقائيًا إلى الشريحة في صندوق التجميع.

6الأسئلة الشائعة:
هناك عدة نماذج لجهاز التشنج من أجل أن نوصي نموذج Suitabe ، نود أن نتعلم بعض المعلومات:
1قطر الأسلاك العارية
2.أسلاك ناعمة أو سلك صلب
3كمية الأسلاك التي سيتم إلتواءها
4-المنطقة بعد التواء

أحلى التحيات

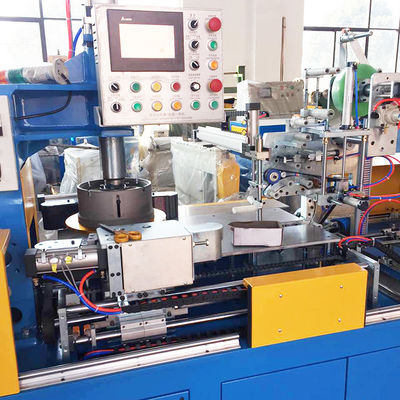

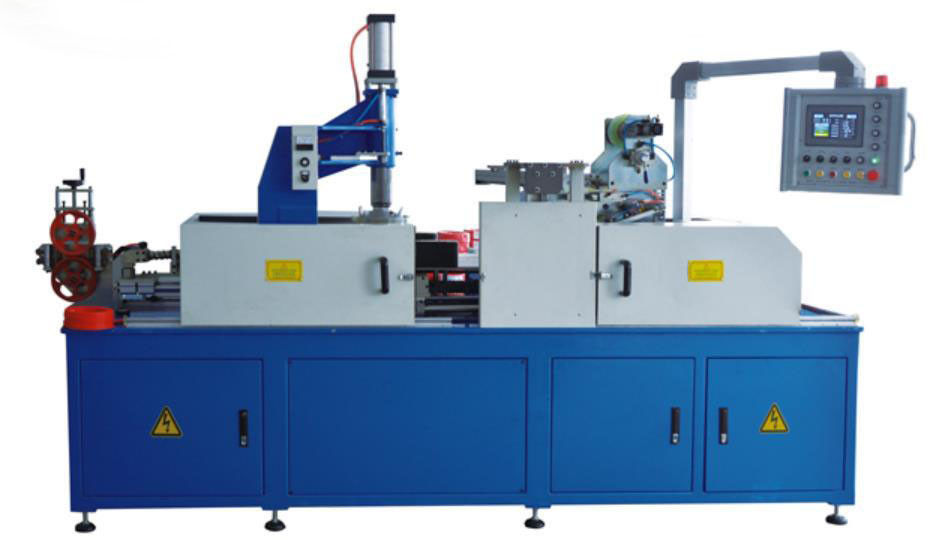

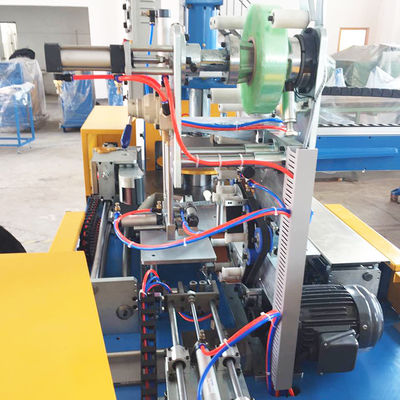

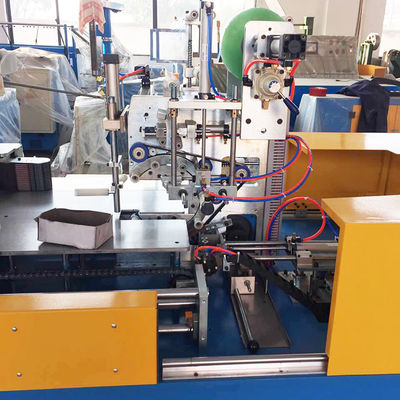

7صور مرجعية
