آلة وضع الكابلات من نوع المهد آلة صناعة الكابلات ذات القطعة الكبيرة عالية الجودة

1وصف عام:

هذه الآلة مصممة خصيصًا لتلوين كابلات الطاقة العازلة ذات ثلاثة نواة وأربعة نواة وخمس نواة بقطع عرضي للقلب 25-300mm2 تحت 350KV.يمكن أن يكون القسم العرضي للقلب الملتوية مستديرة، يمكن أيضا أن تكون على شكل مروحة، الكهربائية في خط وقف قبل عزم الدوران، مصراع نهاية العمود أو لفاف.

2المعلم التقني:

3المكونات الكهربائية الرئيسية

4.وصف مفصل:

4.1 Φ1600/1+1+3 الهيكل الرئيسي:

يتم توصيل الجزء الأول من إطار رزمة الأسلاك Φ1600 بالجزء الثاني من إطار رزمة الأسلاك من خلال الارتباط ، والالتواء الخلفي ،يمكن تحقيق عملية عدم إعادة التواء والتحويل المسبق لإطار بكرة السلك عن طريق تفكيك أو إدخال عمود الدبوس.
يتم تجهيز الجزء الثاني من لفائف الأسلاك Φ1600 بقوس تدوير لتمرير الأسلاك الأساسية التي يتم إطلاقها من لفائف الأسلاك الأولى.يتم توصيل إطار رزمة الأسلاك وإطار القوس مع العمود الرئيسي للخفض الرئيسي بواسطة الاطرافكما هو الحال في الفقرة الأولى ، يستخدم إطار الملف أيضًا لتفكيك أو تثبيت عمود الدبوس لتحقيق عملية التواء الخلفي وغير التواء الخلفي وقبل التواء إطار الملف.
يتم توصيل الجزء الثالث من قفص الرافعة الثلاثي القرص Φ1600 مع العمود الرئيسي لصندوق التروس الرئيسي من خلال الارتباط. يتم تثبيت العجلات في الجزء الخلفي من قفص الرافعة ،ويتم اعتماد وضع التروس التفاضلي لتلبية احتياجات عزم الدوران الخلفي أو غير العزم الخلفي.

4.2 جهاز التنصت:

نوع رأس الشريط: النوع الشائع
عدد الملفات: 2 ملفات
حجم المكعب: Φ400 مم
عرض الشريط: 15-60 ملم
سرعة الدوران لرأس الضغط: 170-380r/min
مساحة الضغط: 12-200 ملم
مواد الشرائط الشرائط غير المعدنية مثل الأقمشة غير المنسوجة وشرائط البوليستر الخ
يحتوي رأس الضغط على تغيير سرعة 6 مستويات ، ولديه وظائف الدوران اليسار واليمين والحياد.
يتم التحكم في إجهاد الشريط عن طريق الاحتكاك الميكانيكي ، ويمكن تعديله.

4.3 Φ800 جهاز الدفاع عن الدرع بالشريط الصلب:

القلب الكابل المدرع أقصى قطر خارجي: Φ120mm
نوع الرأس المدرع: نصف قطع
عدد الملفات: 2 ملفات
حجم الملف: Φ800 مم
عرض الشريط: 15-60 ملم
سرعة الرأس المدرع: 149-343r/min
مسافة الدروع: 14-230 ملم
مواد الدروع: شريط فولاذي
الرأس المدرع لديه 6 سرعات تغيير السرعة، وله الدوران اليسار واليمين والوظيفة المحايدة.
التحكم في الاحتكاك الميكانيكي، ويمكن تعديله.

4.3 عداد المتر:

محيط عجلة العداد هو 500 مم
الحد الأقصى لطول متر 9999.9 م
خطأ الدقة ≤3‰
يتبنى هيكل عجلة مزدوجة ويتم تثبيته أفقياً ، وهناك ربيع عازل في عجلة الضغط ، وهناك أدوات سلكية في المدخل والمخرج.

4.4 Φ2000 جهاز تعقب عجلات واحد:

نوع الجر: عجلات ذات جاذبية واحدة، حلقة طوق سلك دفع
قطر عجلة الجر: Φ2500 ملم
سرعة خط الجر: 4.7-34.2m/min
سرعة عجلة الجر: 27 خطوة

4.5 Φ2500 آلة التقاط:

مواصفات بكرة الاستيعاب: PN1600-PN3150
الحمل الأقصى: 15 طن
السرعة القصوى للاستيعاب: 40m/min
محرك الاستيعاب: 10kg.m
أقصى قطر للكابل: Φ120mm
يتبنى سلك الاستيعاب محرك الدوران ، والذي هو موثوق به في التشغيل وبسيط ومريح في التشغيل والصيانة.
الهيكل عبارة عن عجلة تشبيه كهربائية أو لف لف، وعجلة رفع كهربائية.
باعتماد كابل المسمار الرئيسي، يمكن للكابل تتبع سرعة الاستيعاب، ويمكن تعديل مسافة الكابل دون خطوة.

4.6 نظام نقل ميكانيكي:

طاقة المحرك الرئيسي: 45 كيلوواط (AC)
يتضمن نظام النقل الميكانيكي المحرك الرئيسي ، والحد الأساسي ، وعجلة النقل ، والربط ، إلخ.

4.7 نظام التحكم الكهربائي والإلكتروني

مصدر الطاقة لهذه الآلة هو نظام ثلاثي المراحل بخمسة أسلاك ، 380 فولت (± 10 ٪) ، 50 هرتز.
تطبق الآلة الرئيسية للآلة محرك التيار المتردد وتحكم تحويل التردد. يستخدم محرك العزم، والذي يمكن أن يبدأ ويتوقف بسلاسة.والعمل والصيانة بسيطة ومريحةيتم التحكم في الآلة بأكملها بواسطة جهاز تحكم قابل للبرمجة من سيمنز.

4.8 متطلبات مصدر الهواء:

ضغط الهواء: 0.6Mpa
حجم الهواء: 1.0m3/min
يجب أن يكون الهواء المضغوط جافًا ، خاليًا من الشوائب والغبار.

الأسئلة الشائعة:

هناك عدة نماذج لجهاز التشنج من أجل أن نوصي نموذج Suitabe ، نود أن نتعلم بعض المعلومات:

1قطر الأسلاك العارية

2.أسلاك ناعمة أو سلك صلب

3كمية الأسلاك التي سيتم إلتواءها

4-المنطقة بعد التواء

أحلى التحيات

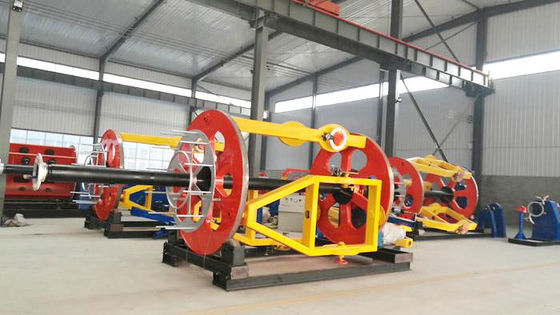

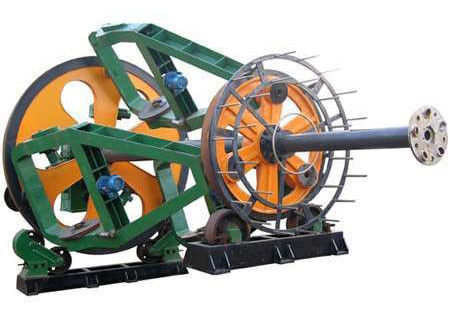

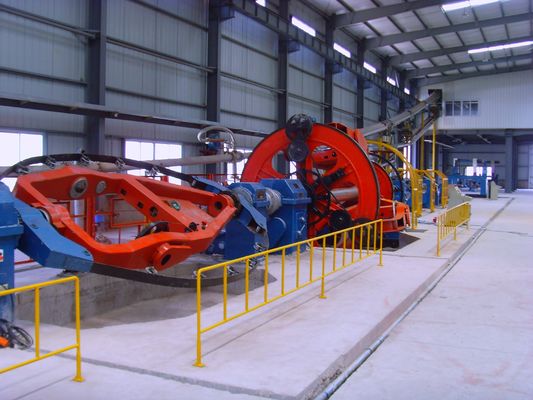

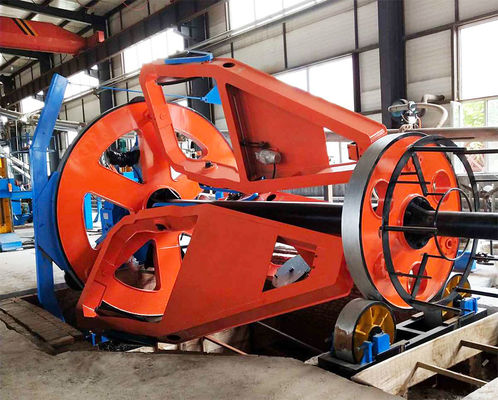

5صور مرجعية
