آلة رسم الأسلاك المتعددة والأسلاك المتوسطة والرقيقة والحبر

1وصف عام:

تستخدم هذه الآلة لسحب 4 أسلاك Φ0.15-Φ0.6mm أسلاك النحاس.

2المعلم التقني:

3مقدمة قصيرة

3.1 مستوى الدفع:

النوع: فوق الرأس
حجم الدفع (ملم): 300*300*650ملم

3.2 آلة الرسم الرئيسية:

النوع: نوع الزحف، 4 أسلاك، آلة رسم الأسلاك النحاسية ذات الـ 21 قطعة

تتكون الآلة من حوض لتبريد وتدوير مستحلبة السحب ، والكابستان ، والمحرك الرئيسي.
سطح عمل حلقات سلكية و حلقات كابستان مغلفة بالسيراميك.
مفتاحان للضغط والإدارة للضغط والإدارة
يتم تزويد حوض المستحلبات السحب بأبواب مصنوعة من الفولاذ المقاوم للصدأ ، والتي تمنع التسخين من الإفراط. تعمل الآلة على نقل السلسلة بواسطة أحزمة مسطحة.
يتم تزيين كتلة الرسم ومحطات الرسم وتبريدها عن طريق الرش.

3.3 جهاز التسخين

النوع: التسخين المستمر الرأسي ، تتبع السرعة تلقائيًا
قطر سلك الدخول: 4* ((Φ0.15mm-Φ0.6mm)
السرعة الخطيّة القصوى للتسخين: 25m/s

4 قطع - قطر حلقة التسخين التي تقود النيكل: 200 ملم.
قوة التمدد من موصل الترقية متساوية ومستقرة وتصل إلى المتطلب الدولي لمعدل التمدد.
التسخين هو عملية ثلاث فترات: فترة التسخين المسبق و فترة التسخين

3.4 Φ630 استيعاب الملف:

حجم المكعب: PND630
السرعة القصوى: 25 متر/ثانية
محرك الاستيعاب: 15 كيلوواط (AC)

كابل محرك متزامن من نوع الحزام بقدرة 90 واط استقرار و استجابة سريعة
لقد تم تحديد مسار التقاطع.
الكشف عن وسادة الذراع، وتصحيح تلقائي لف، يمكن ضبط التوتر وفقا لقطر الأسلاك.
المكسرة ذات المحور الواحد هي ملف ثابت
الفرامل من نوع الفراشة

4الأسئلة الشائعة:

هناك عدة نماذج لجهاز تحطيم عصى النحاس من أجل توصية نماذج Suitabe ، نود أن نعرف بعض المعلومات:

1قطر سلك الدخول والخروج

2. هل تحتاج إلى مكبر على الانترنت

3طريقة التقاط: كوبين المكعب أو كوالير؟

4رسم الأبعاد للفولوبين / سلة الأسلاك

أحلى التحيات

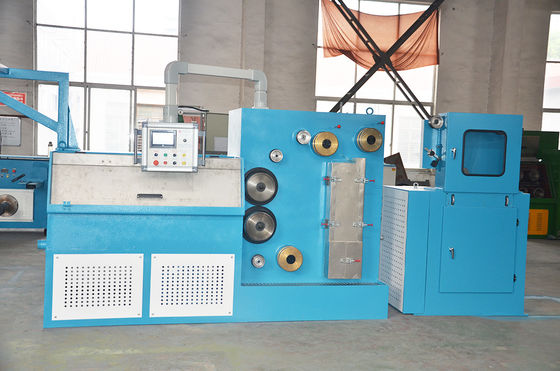

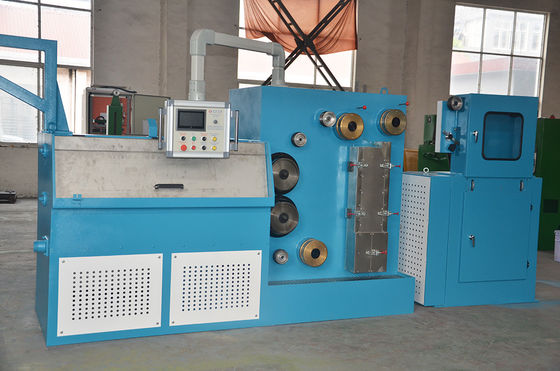

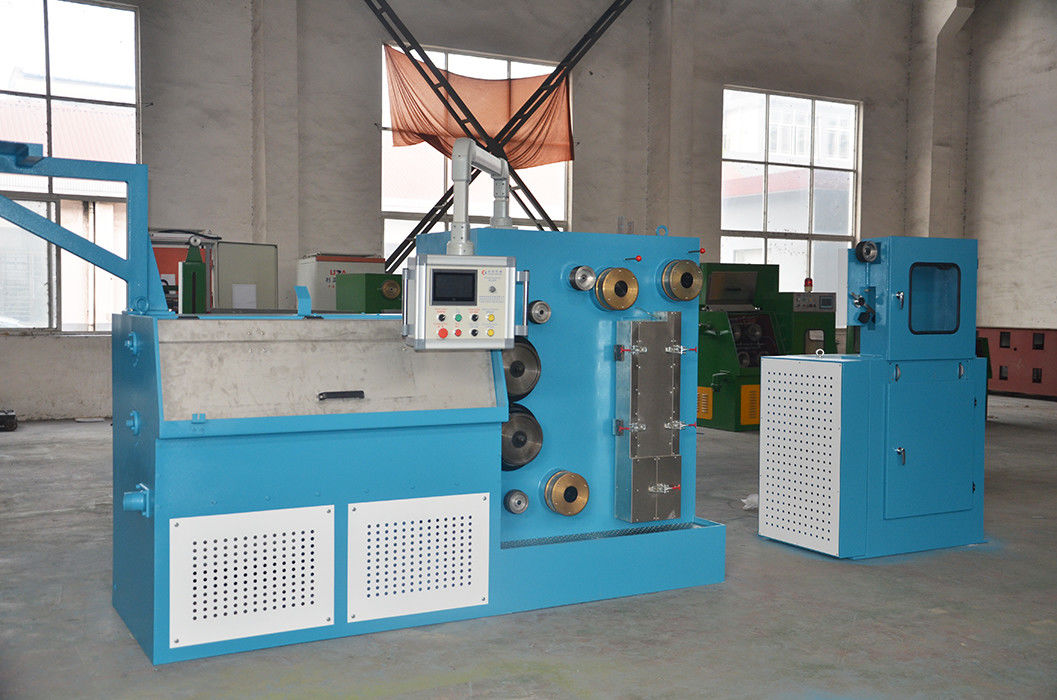

5صور مرجعية
