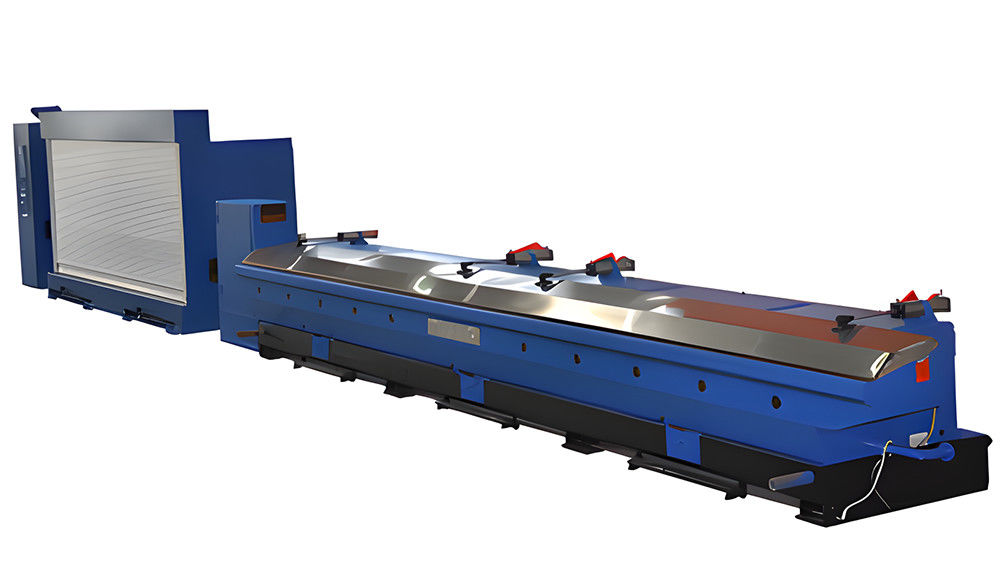

تحطيم عصى النحاس مع خط إنتاج التسخين

1وصف عام:

آلة تحطيم قضبان النحاس هي قطعة من المعدات المستخدمة في صناعة تصنيع الأسلاك والكابلات.وظيفتها الرئيسية هي تقليل قطر قضبان النحاس أو قضبان معدنية أخرى لإنتاج أسلاك ذات قطرات أصغرهذه العملية تعرف باسم رسم الأسلاك أو تحطم رسم الأسلاك.

إليك كيفية عمل العملية عادةً:

التغذية: يتم إدخال قضبان النحاس إلى الآلة. عادة ما تأتي هذه القضبان من عملية تصنيع في المرحلة السابقة حيث يتم صبها أو طحنها.

مسامير الرسم: تمر العصي من خلال سلسلة من مسامير الرسم ، والتي هي أساسًا لوحات فولاذية متصلبة مع ثقوب ذات قطر أصغر تدريجياً.إنها مطولة وتقلص قطرها.

التبريد والزيت: يمكن تبريد العصي وتزيتها أثناء عملية السحب لتقليل الاحتكاك والحرارة ، والتي يمكن أن تؤثر على جودة السلك المنتج.

المنتج النهائي: النتيجة هي سلك من القطر المطلوب. يمكن بعد ذلك معالجة هذا السلك ، مثل التسخين (التسخين والتبريد لتخفيف التوترات) ،أو يمكن لفها على الملفات للتخزين والتوزيع.

آلات تحطيم قضبان النحاس ضرورية في إنتاج أنواع مختلفة من الأسلاك المستخدمة في التطبيقات الكهربائية والاتصالات السلكية واللاسلكية والبناءوالعديد من الصناعات الأخرى التي تتطلب أسلاك موصلةإن جودة ودقة عملية رسم الأسلاك تؤثر بشكل مباشر على أداء وموثوقية المنتج النهائي.

2المعلم التقني:

















3مقدمة قصيرة
3.1 مستوى الدفع:
النوع: النوع المستقيم
يحتوي منصة الدفع على عمود، ومدفوعة اليد ومركبة التوجيه.
ارتفاع العمود 5000 ملم أو نحو ذلك. يمكن أن يحقق عجلات الألومنيوم اثنين استمرار دفع.

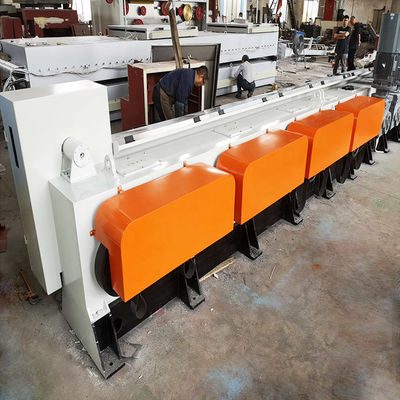

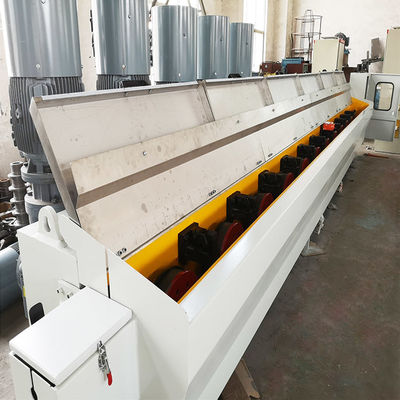

3.2 آلة الرسم الرئيسية:
النوع: نوع الزحف. آلة رسم سلك النحاس ذو الـ 13 إصدارًا مع كتلة رسم بنفس القطر
تتكون الآلة من حوض لتبريد وتدوير مستحلبات السحب، صندوق التروس، نظام التشحيم، عجلة سرعة ثابتة، المحرك الرئيسي ومحرك عجلة سرعة ثابتة.
أربعة مفاتيح لضغط وتشغيل لضغط وتشغيل. جهاز لمنع كتلة السحب ومحفظة قطعة السحب من امتداد مسافة متطابقة من جسم صندوق التروس.

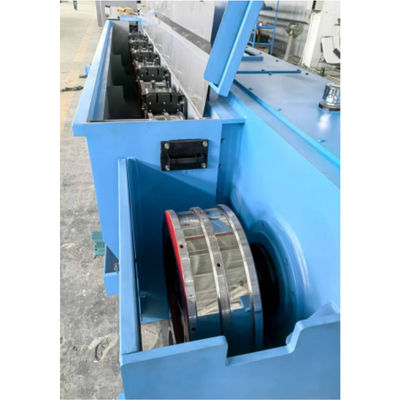

تتبنى كتلة الرسم عجلات فولاذية. يتم تغطية سطحها بالكربيد التنغستيني لتمديد عمر استخدامها.

3.3 التراكم:
سعة التجميع: 7m
الجهد القصوى: 138N
يتم تنظيم التوتر بواسطة ضغط أسطوانة الهواء.

3.4 جهاز التسخين:
النوع: التسخين الأفقي المتزامن ، تتبع السرعة تلقائيًا
قطر سلك الدخول: Φ1.2mm-Φ3.5mm
السرعة الخطيّة القصوى للتسخين: 25m/s

3.5 Φ500-Φ630 استيعاب مزدوج:
حجم المكعب: PND500 ~ PND630
السرعة القصوى: 25 متر/ثانية
محرك الاستيعاب: 22 كيلوواط (إثنان ، AC)

3.6 آلة لف (يمكن استخدامها للأسلاك الناعمة والقاسية)
قطر السلك المطبق: Φ1.5mm-Φ3.5mm
السرعة: 20m/s
قطر الملف: Φ800mm
الحمولة: 1400 كجم
طاقة المحرك: 15 كيلوواط (AC)
حجم سلة الملف: Φ600 * Φ110 * 1300mm.

4الأسئلة الشائعة:
هناك عدة نماذج لجهاز تحطيم عصى النحاس. من أجل التوصية بنماذج Suitabe، نود أن نعرف بعض المعلومات:
1قطر سلك الدخول والخروج
2. هل تحتاج إلى مكبر على الانترنت
3طريقة التقاط: كوبين المكعب أو كوالير؟
4رسم الأبعاد للفولوبين / سلة الأسلاك
