آلة إرسال الأسلاك الصلبة للأسلاك النحاسية أو الألومنيوم

1وصف عام:
تستخدم هذه الآلة بشكل رئيسي لتلوين أسلاك النحاس العارية ، أسلاك الألومنيوم العارية ، أسلاك الألومنيوم المتدلية ذات النواة الفولاذية ، الموصلات المستديرة والشكل المروحة ، إلخ.

2المعلم التقني:















3المكونات الكهربائية الرئيسية









4.وصف مفصل:
4.1 ΦΦ630 سلك مركزي دفع:

المواصفات للفول الدفع: PND630
نوع العمود النهائي يدويًا يضغط أو يخفف البكرة ، وترفع المسمار اليدوي البكرة.
التحكم في إجهاد الاحتكاك الميكانيكي، يمكن ضبط الحجم يدويا.

4.2 6B، 12B، 18B الجسم المتدفق:

المواصفات للفول الدفع: PND630
السرعة: 6B / 12B: 70-166rpm

18B: 62-146rpm

مسافة الشبكة: 6B / 12B: 87-843mm

18B: 99-952mm

عدد مراحل تحويل سرعة الدوران هو 6 مراحل
هيكل الإطار 4 أجزاء متساوية
الاحتكاك الميكانيكي يسيطر على التوتر، وتعديل التوتر مريح.
المقبس الهوائي بدون عمود وتسريح البكرة، القفل الآلي الميكانيكي والتأمين، سهلة التشغيل، سريعة وآمنة.
التوقف التلقائي عندما يتقطع السلك


4.3 عداد المتر:
محيط عجلة العداد هو 500 مم
الحد الأقصى لطول متر 9999.9 م
خطأ الدقة ≤3‰
يتبنى هيكل عجلة مزدوجة ويتم تثبيته أفقياً ، وهناك ربيع عازل في عجلة الضغط ، وهناك أدوات سلكية في المدخل والمخرج.

4.4 جهاز الجر المزدوج Φ2000:

طريقة التتبع: عجلة مزدوجة، تتبع نشط مزدوج.
قطر عجلة الجر: Φ2000 مم
سرعة خط الجر: 14.5-59m / min
سرعة عجلة الجر: 36 خطوة


4.5 Φ2500 آلة التقاط:

مواصفات لفكرة الاستيعاب: PN1250-PN2500
الحمل الأقصى: 12 طن
محرك الاستيعاب: 8kg.m
أقصى قطر للكابل: Φ50mm
يعتمد الجهاز على محرك عزم الدوران ، وهو موثوق به في التشغيل وبسيط ومريح في التشغيل والصيانة.
الهيكل عبارة عن عجلة تشبيه كهربائية أو لف لف، وعجلة رفع كهربائية.
اعتمادا على كابل المسمار الرئيسي، يمكن تتبع سرعة التقاط، ويمكن تعديل مسافة الترتيب بدون خطوة.

4.6 نظام نقل ميكانيكي:

قوة المحرك الرئيسي: 110 كيلوواط (AC)
يتضمن نظام النقل الميكانيكي المحرك الرئيسي، والحد الأساسي، وعجلة الأرض للنقل، الخ.

4.7 نظام التحكم الكهربائي والإلكتروني

مصدر الطاقة لهذه الآلة هو نظام ثلاثي المراحل بخمسة أسلاك ، 380 فولت (± 10 ٪) ، 50 هرتز.
تطبق الآلة الرئيسية للآلة محرك التيار المتردد وتحكم تحويل التردد. يستخدم محرك العزم، والذي يمكن أن يبدأ ويتوقف بسلاسة.والعمل والصيانة بسيطة ومريحةيتم التحكم في الآلة بأكملها بواسطة جهاز تحكم قابل للبرمجة من سيمنز.


4.8 متطلبات مصدر الهواء:
ضغط الهواء: 0.6Mpa
حجم الهواء: 1.0m3/min
يجب أن يكون الهواء المضغوط جافًا ، خاليًا من الشوائب والغبار.

5الأسئلة الشائعة:
هناك عدة نماذج لجهاز التشنج من أجل أن نوصي نموذج Suitabe ، نود أن نتعلم بعض المعلومات:
1قطر الأسلاك العارية
2.أسلاك ناعمة أو سلك صلب
3كمية الأسلاك التي سيتم إلتواءها
4-المنطقة بعد التواء

أحلى التحيات

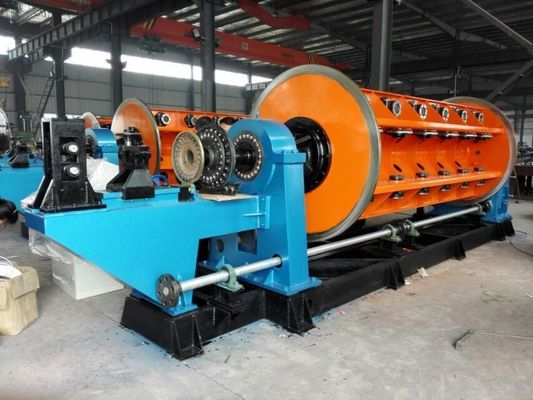

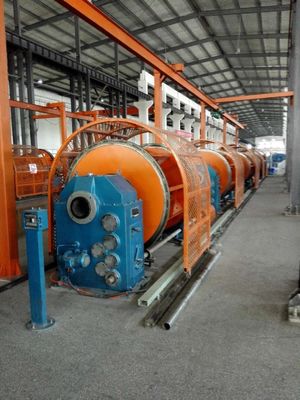

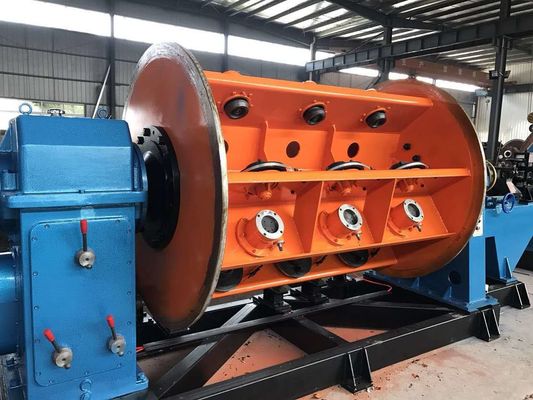

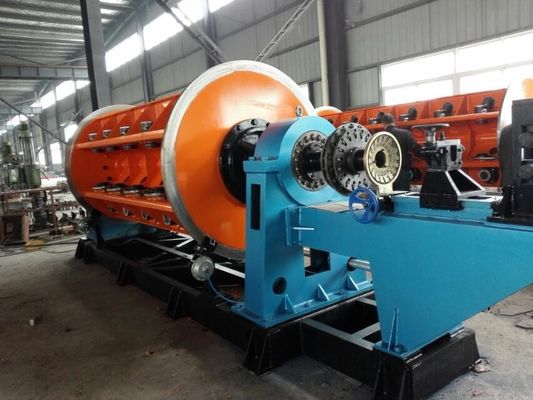

6صور مرجعية
