عالية الجودة تدوير الكهربائية قفص كابل مشبك آلة السلك والكابل مشبك آلة

1وصف عام:
تستخدم هذه الآلة بشكل رئيسي لتلوين أسلاك النحاس العارية ، أسلاك الألومنيوم العارية ، إلخ.

2المعلم التقني:















3المكونات الكهربائية الرئيسية









4.وصف مفصل:
4.1 Φ1600 سلك مركزي دفع:
مواصفات رزمة الدفع: PN630-1600
سعة الحمل القصوى: 4 طن
يتم التحكم في التوتر عن طريق الاحتكاك الميكانيكي ، ويمكن ضبط الحجم.
المكافأة هي النوع الذي يتم تحريكه صعودًا وهبوطًا لوحده لضمان ضبط الارتفاع. يمكن أن يتحرك العمودان في نفس الوقت أو محور منفصل.هناك جهاز حماية من الانزلاق عند تحميل البكرة وحماية محدودة عند تحميل وتفريغ.
4.2 12B، 18B، 24B الهيكل المتدفق:
المواصفات للفول الدفع: PND630
السرعة: 6B / 12B: 95rpm
18B: 85 دورة في الدقيقة
24B: 75 دورة في الدقيقة
مسافة الشبكة: 6B: تعديل بدون خطوة
12B: تعديل بدون خطوات
18B: تعديل بدون خطوات
24B: تعديل بدون خطوات
يتم دعم نهايات الجسم الملتوي بواسطة محمل كبير ، ويتم معالجة المحور الرئيسي بواسطة أنابيب فولاذية سميكة بلا خلل. جسم الشريط هو هيكل معالجة الصفائح الفولاذية بشكل عام.هناك ما مجموعه 6 مجموعات من عجلات الدعم، 1 مجموعة للقفص 12B، 2 مجموعات للقفص 18B و 3 مجموعات للقفص 24B.الاتصال بين القفص المتشنج والدوامة الرئيسية يعتمد على قرص تقلص ونوع اتصال المفتاح التي يمكن أن تضمن الجسم المتشنج تدور بسرعة عالية لفترة طويلة.
يتم تحقيق الالتفاف الخلفي للجسم المتدفق بواسطة معدات منحنية محمية بغطاء. يتم توصيل معدات الالتفاف الخلفية والمهد بنوع العمود المنقسم.
يستخدم علبة التروس علبة صب الراتنج الرملية ، والتي تم معالجتها بالرذاذ. الشكل مسطح وجميل. ليس لديه مسام وبقايا. يمكن أن يمتص بشكل فعال الاهتزاز ، ويقلل من الضوضاء ،وتعزيز استقرار النقل.
يتم تشبيك قرص السلك بواسطة نوع العمود النهائي ، ويستخدم التشبيك أو الاسترخاء غطاء المكسرات ، وهناك جهاز قفل آمن ؛ يعتمد محمل كلا الطرفين من المهد على محمل من نوع القلب.
يتم معالجة الجسم المتشابك والثقوب على الرف المهد من قبل مركز CNC الحفر والطحن ،التي تضمن بدقة تركيز ثقوب المحور في كلا طرفي المهد ونقاط الثقوب على القفص الملتوي، والتي تمدد عمر الخدمة للمعدات.
يتم التحكم في الاحتكاك الميكانيكي ، ويمكن تعديل الحجم ، ويستخدم حزام التوتر المسطح ، ويستخدم حزام الصلب العلوي 65mn الصلب الربيعي.
يتم توصيل جهاز حماية منفصل عن الأسلاك إلى وحدة الأسلاك بشكل أقرب لضمان أن يكون لديها وظيفة وقوف أوتوماتيكية منفصلة.
هناك مفاتيح وأجراس شرطة وأزرار ديناميكية أمام الجسم المتشرد لتسهيل تشغيل لفائف التحميل والتفريغ.
كل جسم متجمد يستخدم مجموعة من مكابح الفراشة الهوائية، والتي هي حساسة وموثوقة للكبح.
يستخدم علبة التروس المتقطعة محركًا منفصلًا لدفع مضخة التروس للتشحيم.
هناك سياجات حماية آمنة في كل قسم من الجثث المتشنجة.
يستخدم وصلة عمود الأرض في ناقل النقل المفاصل التي تبيع العمود.
يتم استخدام قالب الصلب التونغستين.

4.3جهاز التنصت
نوع النقر: قرصين، أنواع نصف قطع
قطر منصة الصنف: Φ400mm
سرعة الضغط:170-380r/min
صورة النقر:15-240 ملم
مادة التقطيع: أشرطة غير معدنية مثل أشرطة البوليكاتيس، والأقمشة غير المنسوجة، والشرائط غير المنسوجة
قوة جزارة التقط: 11 كيلوواط (AC)
التحكم في إجهاد الاحتكاك الميكانيكي، يمكن ضبط الحجم.

4.4 عداد المتر:
محيط عجلة العداد هو 500 مم
الحد الأقصى لطول متر 9999.9 م
خطأ الدقة ≤3‰
يتبنى هيكل عجلة مزدوجة ويتم تثبيته أفقياً ، وهناك ربيع عازل في عجلة الضغط ، وهناك أدوات سلكية في المدخل والمخرج.

4.5 Φ2500 جهاز سحب مزدوج:
طريقة التتبع: عجلة مزدوجة، تتبع نشط مزدوج.
قطر عجلة الجر: Φ2500 ملم
سرعة خط الجاذبية: 45m / min
القوة القصوى للتتبع: 12T
قوة محرك التتبع: 110 كيلوواط (AC)
مجهزة بجهاز سلك ضغط الوقوف لضمان أن السلك لا يفسح أثناء الوقوف ، وموقع الوقوف مستقر.
تعتمد عجلات الجر اثنين وضعية هيكلية من الفصل الطبيعي المتبادل لتجنب خدش الأسلاك أثناء عملية الجر.
يتم مسح سطح خندق عجلة الجر لضمان عدم حبس كابل الجر.

4.6 Φ2500 آلة التقاط:
مواصفات لفكرة الاستيعاب: PN1000-PN2500
الحمل الأقصى: 12 طن
السرعة القصوى: 65m/min
أقصى قطر للأسلاك: Φ50mm
عزم دوران المحرك: 8kg.m
يتبنى محرك العزم، التشغيل الموثوق به، عملية بسيطة ومريحة والصيانة.
ترتيب الأسلاك يتبنى قضبان المسمار ، يمكن أن تتبع الخطوط سرعة الخط ، ولا يتم تعديل خطوط الخط.
مع حماية التشغيل للفول، حماية الحد العلوي والسفلي للفول وحماية الطرف عبر.
يحتوي المرفق على محور نهاية يمكن تحريكها صعوداً وهبوطاً لوحدها لضمان ضبط الارتفاع. يمكن أن يتحرك العمودين في نفس الوقت أو على محور منفصل.هناك جهاز حماية من الانزلاق عند تحميل البكرة وحماية محدودة عند تحميل وتفريغ.

4.7 نظام التحكم الكهربائي:
مصدر الطاقة لهذه الآلة هو نظام ثلاثي المراحل بخمسة أسلاك ، 380 فولت (± 10 ٪) ، 50 هرتز.
المحرك الرئيسي يتبنى محرك التيار المتردد، التحكم بالمحول، محرك الاستيعاب يتبنى محرك العزم.
الخط بأكمله يتبنى PLC التحكم.

4.8 متطلبات مصدر الهواء:
ضغط الهواء: 0.6Mpa
حجم الهواء: 1.0m3/min
يجب أن يكون الهواء المضغوط جافًا ، خاليًا من الشوائب والغبار.

5الأسئلة الشائعة:
هناك عدة نماذج لجهاز التشنج من أجل أن نوصي نموذج Suitabe ، نود أن نتعلم بعض المعلومات:
1قطر الأسلاك العارية
2.أسلاك ناعمة أو سلك صلب
3كمية الأسلاك التي سيتم إلتواءها
4-المنطقة بعد التواء

أحلى التحيات

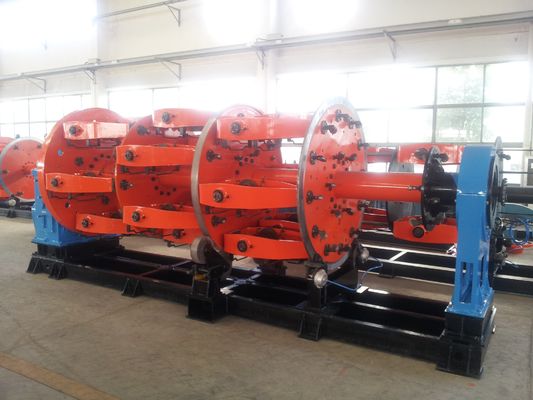

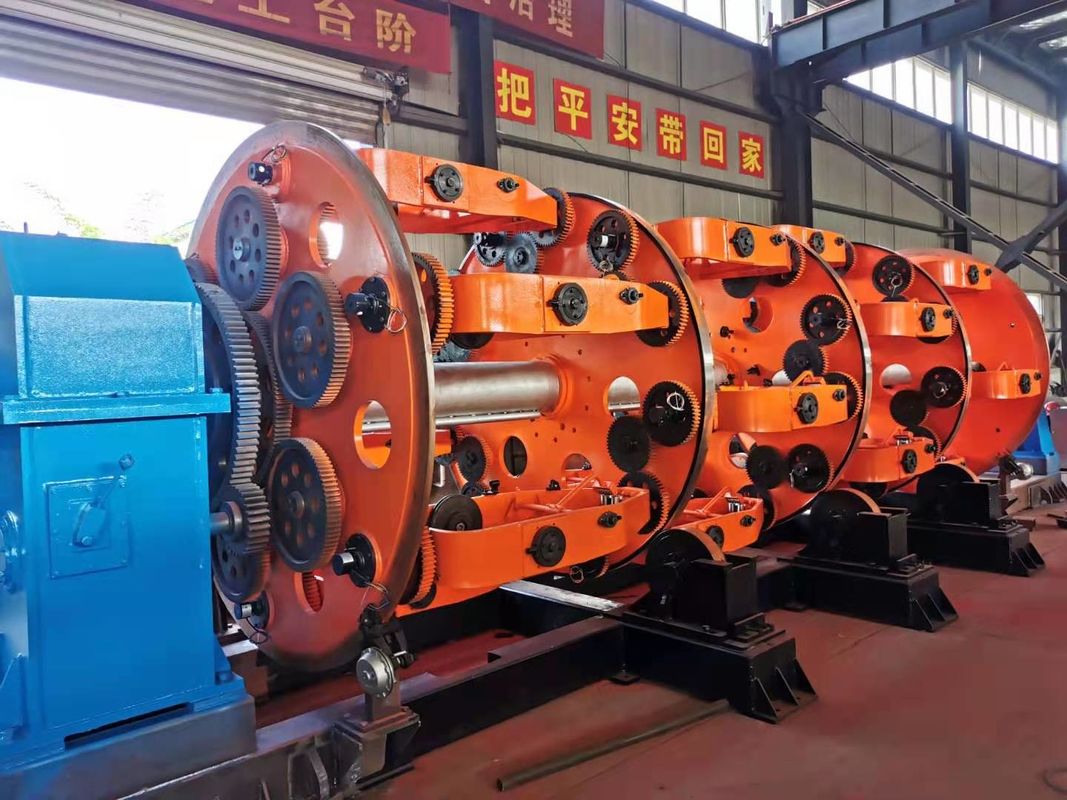

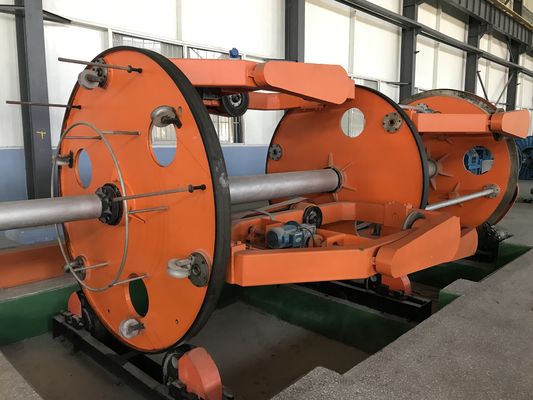

6صور مرجعية
