| الاسم التجاري: | Choose Technology |
| رقم الطراز: | JLG630 |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD50000-150000/1SET |
| شروط الدفع: | L / C ، T / T ، D / A ، D / P ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 10 مجموعات شهريا |
1وصف عام:
تستخدم هذه الآلة بشكل رئيسي لتلوين الأسلاك الفولاذية المتعرجة ، الأسلاك المتعرجة الألومنيوم والأسلاك المتعرجة النحاس ، ويمكن أيضًا استخدامها لتلوين كابلات التحكم داخل 7 نواة.
2المعلم التقني:
| قطر سلك واحد |
سلك النحاس: Φ1.3-Φ5.0mm أسلاك الألومنيوم: Φ1.7-Φ5.0mm سلك الفولاذ: Φ1.0-Φ5.0mm |
| قطر بعد التشنج | الحد الأقصى Φ21mm |
| سرعة الارتفاع | 600 دورة في الدقيقة |
| رمي الشاطئ | 62-276ملم |
| قطر عجلة التتبع | Φ1500mm (تتبع مزدوج) |
| سرعة التتبع | 31-138m/min |
| TSحجم البالوعة في الجسم المتدفق | PND630 |
| حجم المكعب للأسلاك الوسطى | PND630 |
| حجم المكعب للاستيعاب | PN1000-PN2000 |
3المكونات الكهربائية الرئيسية
| المحرك الرئيسي | سلوان جيانغهواى |
| عاكس | الابتكار |
| مكونات كهربائية | (شينت) |
| PLC | سيمانز |
| الشاشة الملموسة | سيمانز |
| المكونات النيوماتيكية | AirTAC |
4.وصف مفصل:
4.1 Φ630 ربح الأسلاك المركزية:
المواصفات للفول الدفع: PND630
نوع العمود النهائي يدويًا يضغط أو يخفف البكرة ، وترفع المسمار اليدوي البكرة.
التحكم في إجهاد الاحتكاك الميكانيكي، يمكن ضبط الحجم يدويا.
4.2 Φ630/6 الجسم الرئيسي للخيط:
المواصفات للفول الدفع: PND630
السرعة القصوى: 600r/min
مسافة الوقوف: 62-276 ملم
العمود النهائي هو هيكل تشبيه من نوع الربيع ، ويتم إطلاق الملف بالهواء.
التحكم في إجهاد الاحتكاك الآلي
يتم دعم الأسطوانة بواسطة محامل كبيرة في كلا الطرفين ، ويتم دعم الوسط بواسطة محامل كبيرة الحجم. تعمل الآلة بأكملها بسلاسة ، مع انخفاض في الضوضاء وطول عمر الخدمة.
هناك فرامل هوائية في الاسطوانة، والفرامل موثوق بها.
يتم توفير جهاز للكشف عن انقطاع في خط المغسلة.
الغطاء الوقائي يتبنى بنية الباب المنزلق.
يتم تزويد الخيوط بجهاز تحويل سلك واحد.
يتم تثبيت الجسم الرئيسي المتدفق بشكل متكامل على اللوحة السفلية ، ومن السهل تثبيت المعدات.
4.3 عداد المتر:
محيط عجلة العداد هو 500 مم
الحد الأقصى لطول متر 9999.9 م
خطأ الدقة ≤3‰
يتبنى هيكل عجلة مزدوجة ويتم تثبيته أفقياً ، وهناك ربيع عازل في عجلة الضغط ، وهناك أدوات سلكية في المدخل والمخرج.
4.4 جهاز تعقب مزدوج Φ1500:
قطر عجلة الجر: Φ1500 مم
قطر عجلة القسمة: Φ1300 مم
سرعة خط الجر: 31-138m/min
سرعة عجلة الجر: 36 خطوة
4.5 Φ2000 آلة التقاط:
مواصفات لفكرة الاستيعاب: PN1000-PN2000
الحمل الأقصى: 8 طن
السرعة القصوى للاستيعاب: 150m/min
محرك الاستيعاب: 6kg.m
أقصى قطر للكابل: Φ20mm
يعتمد الجهاز على محرك عزم الدوران ، وهو موثوق به في التشغيل وبسيط ومريح في التشغيل والصيانة.
الهيكل عبارة عن عجلة تشبيه كهربائية أو لف لف، وعجلة رفع كهربائية.
اعتمادا على كابل المسمار الرئيسي، يمكن تتبع سرعة التقاط، ويمكن تعديل مسافة الترتيب بدون خطوة.
4.6 نظام نقل ميكانيكي:
طاقة المحرك الرئيسي: 45 كيلوواط (AC)
يتضمن نظام النقل الميكانيكي المحرك الرئيسي ، والحد الأساسي ، وعجلة النقل ، والربط ، إلخ.
4.7 نظام التحكم الكهربائي والإلكتروني
مصدر الطاقة لهذه الآلة هو نظام ثلاثي المراحل بخمسة أسلاك ، 380 فولت (± 10 ٪) ، 50 هرتز.
تطبق الآلة الرئيسية للآلة محرك التيار المتردد وتحكم تحويل التردد. يستخدم محرك العزم، والذي يمكن أن يبدأ ويتوقف بسلاسة.والعمل والصيانة بسيطة ومريحةيتم التحكم في الآلة بأكملها بواسطة جهاز تحكم قابل للبرمجة من سيمنز.
4.8 متطلبات مصدر الهواء:
ضغط الهواء: 0.6Mpa
حجم الهواء: 1.0m3/min
يجب أن يكون الهواء المضغوط جافًا ، خاليًا من الشوائب والغبار.
5الأسئلة الشائعة:
هناك عدة نماذج لجهاز التشنج من أجل أن نوصي نموذج Suitabe ، نود أن نتعلم بعض المعلومات:
1قطر الأسلاك العارية
2.أسلاك ناعمة أو سلك صلب
3كمية الأسلاك التي سيتم إلتواءها
4-المنطقة بعد التواء
أحلى التحيات

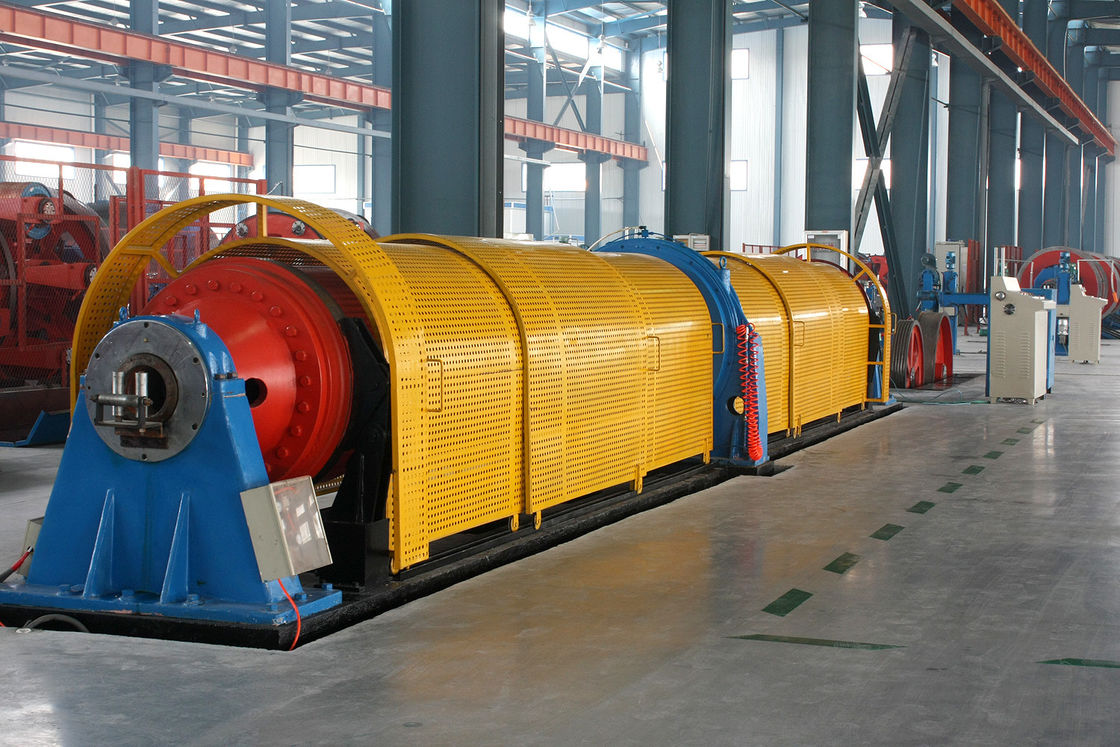

6صور مرجعية
